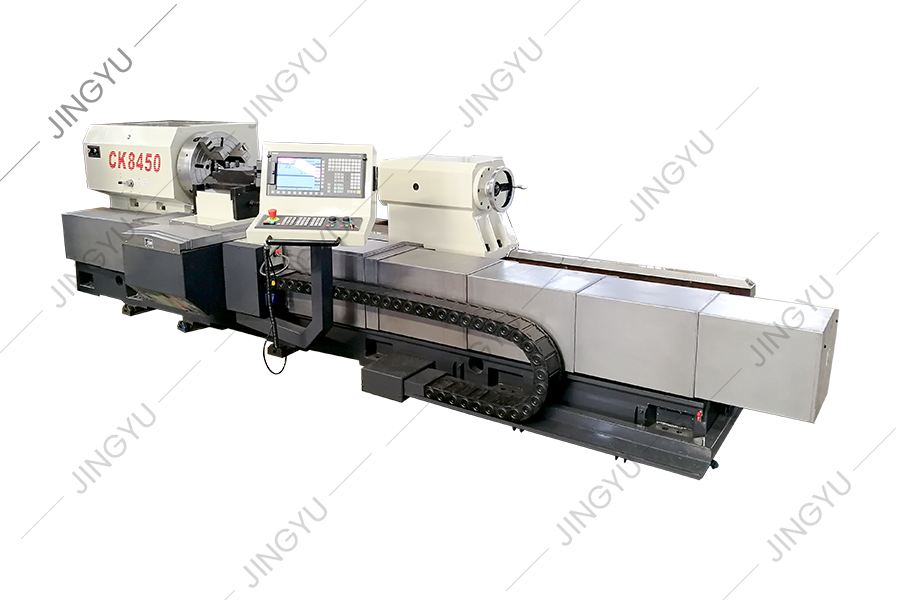

CK8450
●CNC roll lathe bed adopts the overall 4 1 guide rail structure, that is, the bed's horizontal arrangement of four rectangular rails to provide the movement and positioning of the saddle and tailstock, and set up an auxiliary rail on the vertical surface of the front side of the bed for the saddle auxiliary support, so as to ensure that the saddle, the tool holder has a better rigidity, and can bear a greater cutting torque.
● De referentiegidsrail van het bed neemt de algehele super-audio-blussen aan, en het bijpassende oppervlak wordt aangebracht met een geïmporteerde softgordel voor het gebied om te garanderen dat de micro-kweefbeweging van elke voedingscomponent en lange tijd hoge precisie en hoge stabiliteit behouden. Een bepaald hoogteverschil is ontworpen tussen de zadelrail en de tailstock -rail om ervoor te zorgen dat chips en koelvloeistof de zadelrail niet binnendringen. Het skateboard hanteert een rechthoekige geleidrail, die effectief de snijstijfheid en de levensduur van de services waarborgt.

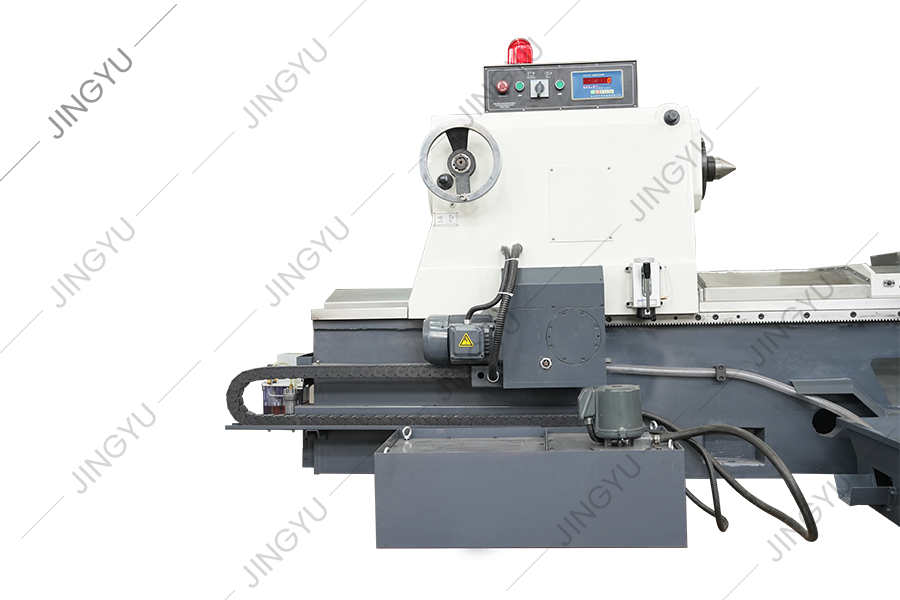

● De achtergrond hanteert een onafhankelijke roterende spindel en axiale telescopische aanpassingsstructuur van de achtergrondhuls. Het taps toelopende spindelgat is MT6#. Het staartlichaam neemt een integrale structuur aan, die de nadelen van onstabiele nauwkeurigheid, slechte belastingdragende capaciteit en slechte betrouwbaarheid veroorzaakt door de traditionele bovenste en lagere gesplitste structuren elimineert.
Een vlinderveer is geïnstalleerd in de achtergrondspil om de invloed van thermische vervorming te compenseren en stabiliteit tijdens het snijden te waarborgen.

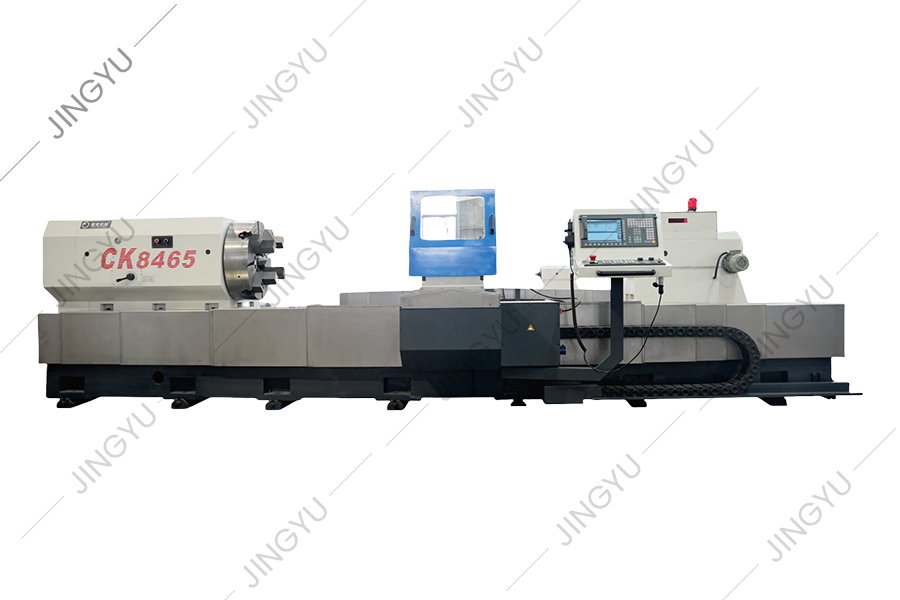

CK8465
● De machine -tool neemt de algehele 4 1 -railstructuur van 4 1 aan, dat wil zeggen het bed horizontale opstelling van vier rechthoekige rails om de beweging en positionering van het zadel en de achtergrond te voorzien en een hulprail op te zetten op het verticale oppervlak van de voorkant van de voorkant van de voorkant van het bed voor de zadelapparatuur, om te zorgen dat de zadel een betere rigiditeit heeft en een betere rigiditeit heeft en een betere rigiditeit heeft, kan een betere rigiditeit worden geknipt.

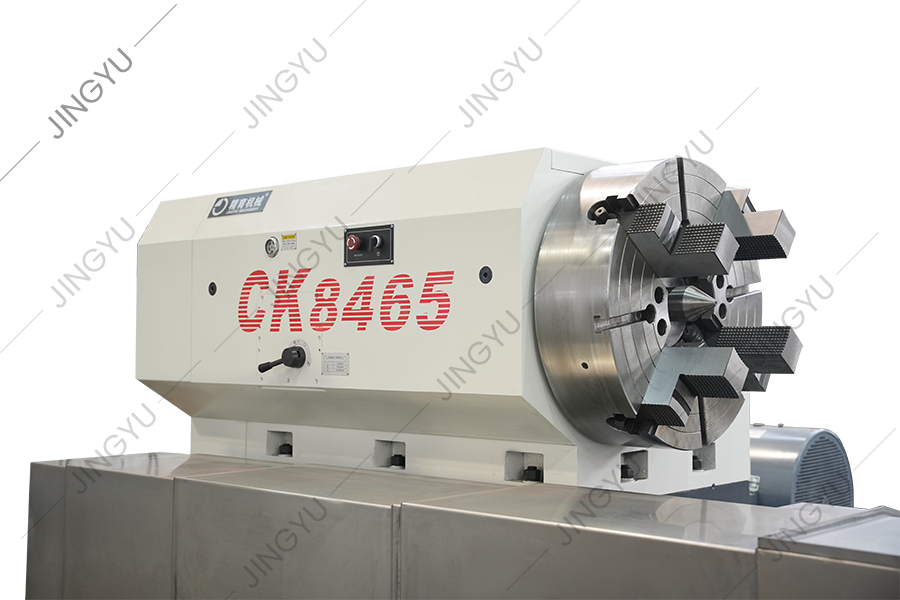

● De spindel van de draaibank neemt de vorm aan van tweepuntsondersteuning, en de redelijke lagerconfiguratie en span-ontwerp zorgen ervoor dat de spindel een hogere stijfheid en draagvermogen heeft. Het geoptimaliseerde transmissiesysteem wordt allemaal aangedreven door 6-niveau precisie-versnelling na hoogfrequent blussen en slijpen, zodat de kop de kenmerken heeft van lage ruis, hoge transmissie-nauwkeurigheid en een groot uitgangskoppel.
De hoofdastransmissie neemt het stepless speed-regulatieschema aan dat wordt aangedreven door een 3-heerverschuiving en variabele frequentiesnelheidsregulatiemotor zodat de machinespindel een breed snelheidsregulatiebereik heeft van 3-240 tpm en hoge dynamische kenmerken.
● De Saddle Tool Holder hanteert een AO-type integrale gereedschapshouderschema. De gereedschapshouder kan de stijfheid van de gereedschapshouder verbeteren en de trillingen verminderen tijdens het draaien van het gereedschapsmachine. En door de positie van de gereedschapshouder aan te passen om zich aan te passen aan de diepe groove pass -rolverwerking. Deze gereedschaps -rustoplossing is zeer effectief op rollenges van Herkules in Duitsland. Wanneer de hoge-hardheidsrol wordt omgedraaid, kan de eenmalige snijdiepte van één zijde 10 mm bereiken.
Ons bedrijf kan er ook voor kiezen om een CNC -toolhouder te configureren volgens de vereisten van de klant.
● De verticale en horizontale feed van het machine-gereedschap neemt een transmissieschema aan van de servomotor, de speciaal reductiemotor van de servomotor en een hoog nauwkeurige kogelschroef om een hoge koppeltransmissie van het transmissiesysteem te garanderen zonder voorwaartse en omgekeerde speling, hoge transmissie-nauwkeurigheid en geen hysteresis.

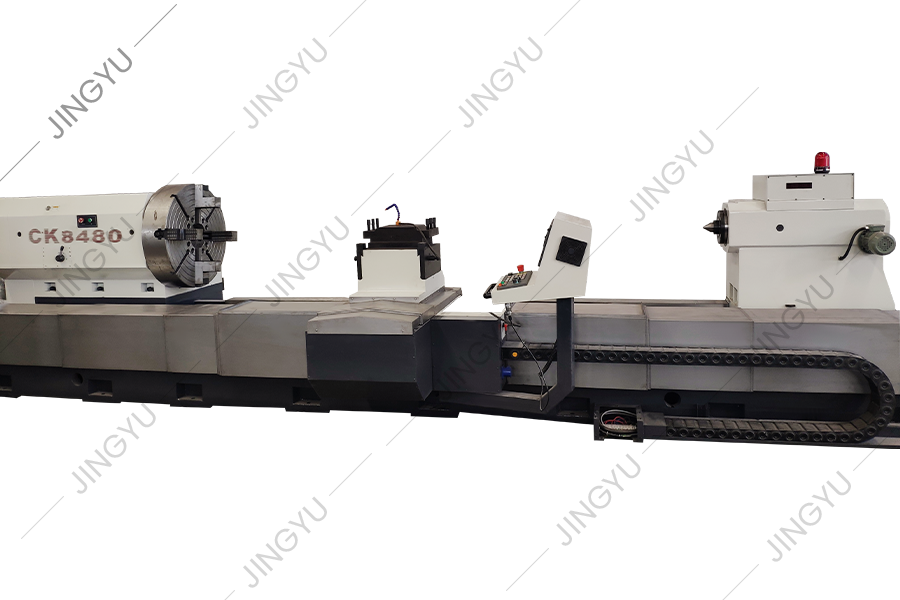

CK8480
● De spindel van de draaibank neemt de vorm aan van tweepuntsondersteuning, en de redelijke lagerconfiguratie en span-ontwerp zorgen ervoor dat de spindel een hogere stijfheid en draagvermogen heeft. Het geoptimaliseerde transmissiesysteem wordt allemaal aangedreven door 6-niveau precisie-versnelling na hoogfrequent blussen en slijpen, zodat de kop de kenmerken heeft van lage ruis, hoge transmissie-nauwkeurigheid en een groot uitgangskoppel.
De hoofdastransmissie neemt het stepless speed-regulatieschema aan dat wordt aangedreven door een 3-heerverschuiving en variabele frequentiesnelheidsregulatiemotor zodat de machinespindel een breed snelheidsregulatiebereik heeft van 3-240 tpm en hoge dynamische kenmerken.
De spindel chuck hanteert een zware klootzak en lang taps toelopende contact, die een groter koppel kan overbrengen.
● De achtergrond hanteert een onafhankelijke roterende spindel en axiale telescopische aanpassingsstructuur van de achtergrondhuls. Het taps toelopende spindelgat is MT6#. Het staartlichaam neemt een integrale structuur aan, die de nadelen van onstabiele nauwkeurigheid, slechte belastingdragende capaciteit en slechte betrouwbaarheid veroorzaakt door de traditionele bovenste en lagere gesplitste structuren elimineert.
De tailstock is uitgerust met digitale detectie- en alarmweergavefuncties voor de bovenste duwkracht om schade en overmatige slijtage van machinegereedschapslagers en onderdelen veroorzaakt door onbeperkte duwkracht te voorkomen.
● De verticale en horizontale feed van het machine-gereedschap neemt een transmissieschema aan van de servomotor, de speciaal reductiemotor van de servomotor en een hoog nauwkeurige kogelschroef om een hoge koppeltransmissie van het transmissiesysteem te garanderen zonder voorwaartse en omgekeerde speling, hoge transmissie-nauwkeurigheid en geen hysteresis.
Het geleidrail hellende ijzer hanteert een ratelaanpassingsmechanisme om later onderhoud te vergemakkelijken.

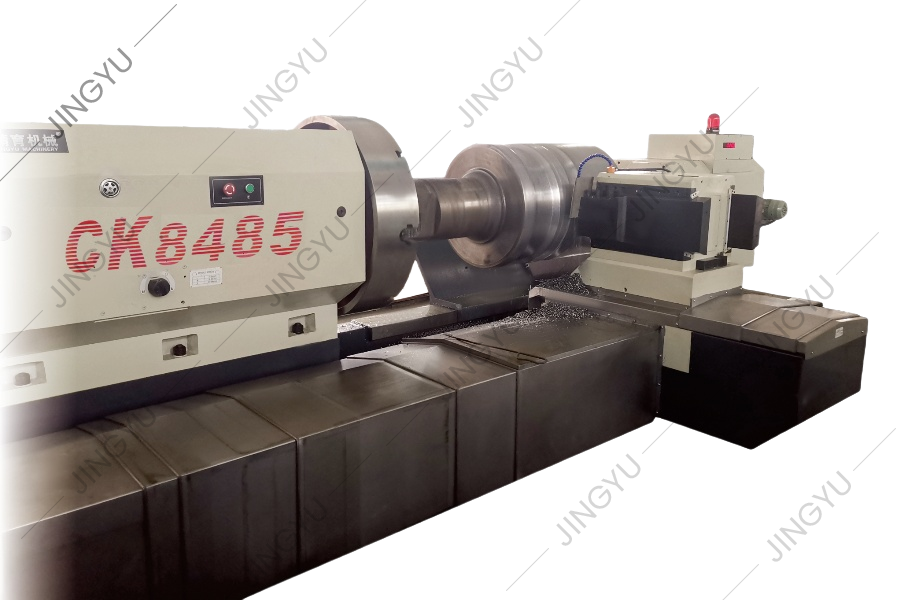

CK8485
● De spindel van de draaibank neemt de vorm aan van tweepuntsondersteuning, en de redelijke lagerconfiguratie en span-ontwerp zorgen ervoor dat de spindel een hogere stijfheid en draagvermogen heeft. Het geoptimaliseerde transmissiesysteem wordt allemaal aangedreven door 6-niveau precisie-versnelling na hoogfrequent blussen en slijpen, zodat de kop de kenmerken heeft van lage ruis, hoge transmissie-nauwkeurigheid en een groot uitgangskoppel.
De hoofdspilaandrijving neemt het Stepless Speed Control Program van Gear Shift & DC Speed Control Motor Drive aan, waardoor de machine-spindel een breed scala aan snelheidsregeling heeft van 3-240 tpm met hoge dynamische kenmerken. Voor de snijvereisten van het grote snijvolume ribverwijdering en reparatie- en billetingrollen kan een lage versnelling worden gebruikt om het constante koppel van de hoofdmotor en de snijefficiëntie te waarborgen. Voor de afgewerkte rollen hebben hoge snelheidsnijkarakteristieken nodig. Hoge versnelling kan worden gebruikt en kan ook het constante koppel van de hoofdmotor handhaven om de snijefficiëntie te waarborgen.

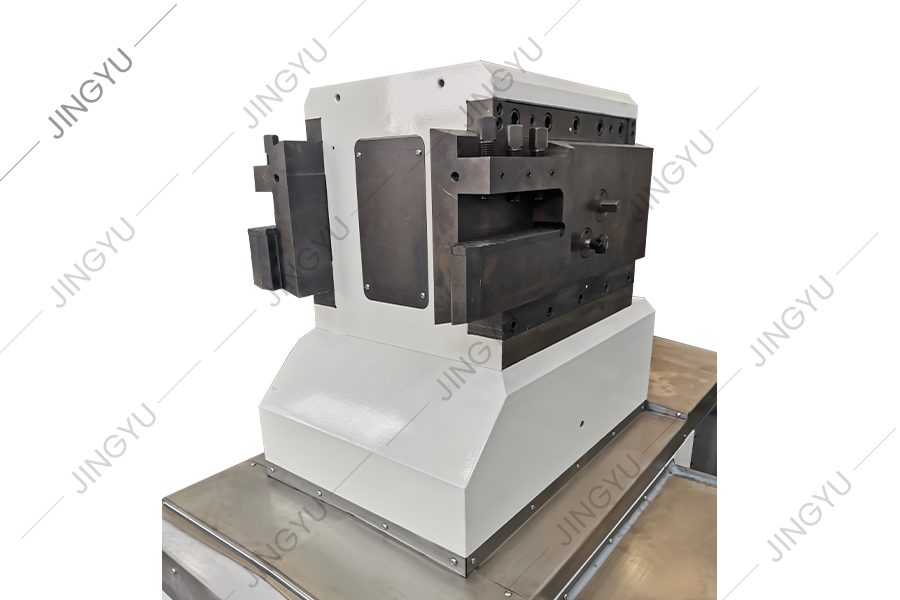

● De Saddle Tool Holder hanteert een AO-type integrale gereedschapshouderschema. De gereedschapshouder kan de stijfheid van de gereedschapshouder verbeteren en de trillingen verminderen tijdens het draaien van het gereedschapsmachine. En door de positie van de restplaat van het gereedschap aan te passen om zich aan te passen aan de diepe groove pass -roll -verwerking. Verminder het gebrek aan stijfheid veroorzaakt door de uitbreiding van de gereedschapshendel, zodat de resonantie van de gereedschap handvat, die de snijprestaties beïnvloedt. Deze gereedschaps -rustoplossing is zeer effectief op rollenges van Herkules in Duitsland.
Ons bedrijf kan er ook voor kiezen om de CNC -toolhouder te configureren op basis van de vereisten van de klant (het is aanbevolen dat Angle Steel -gebruikers kiezen).
