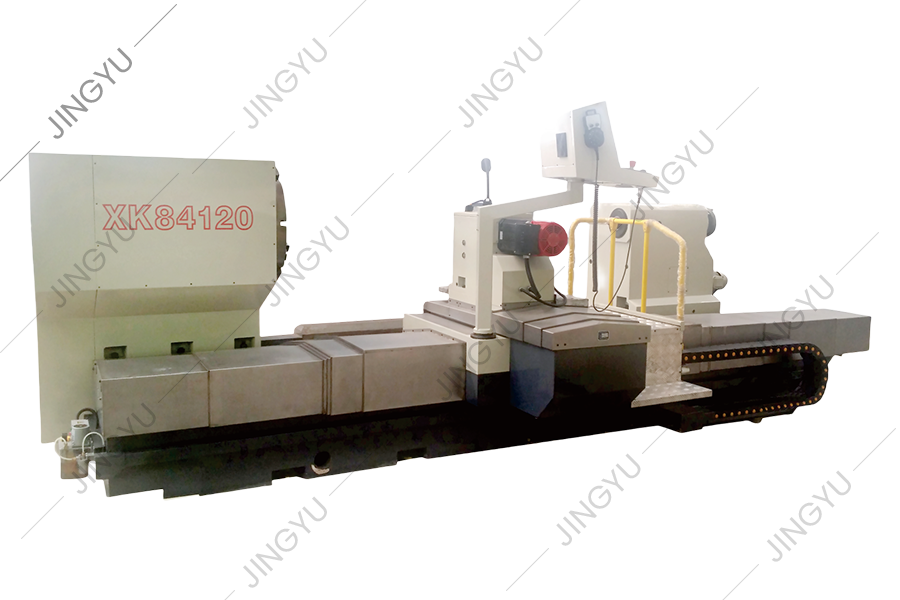

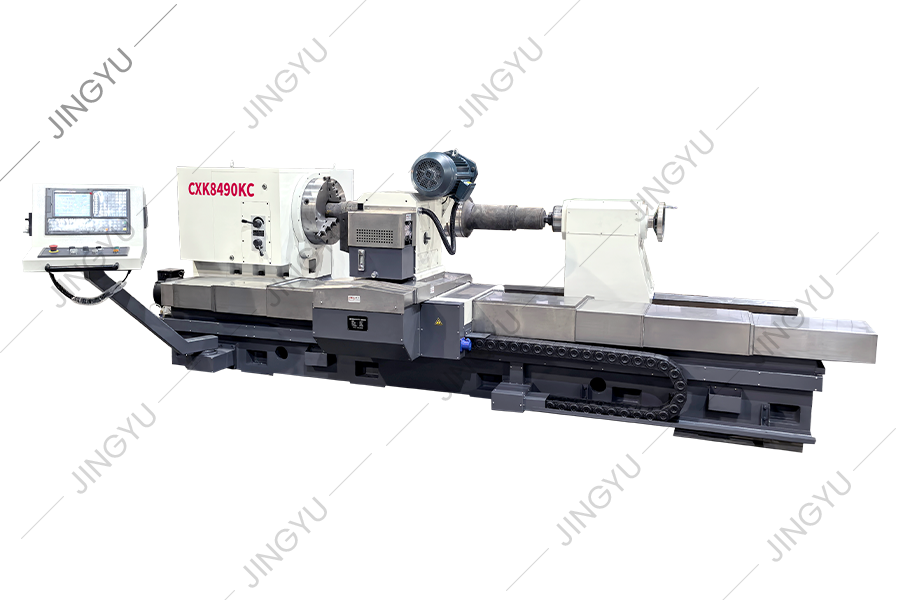

Deze machine -tool is een nieuw type CNC Roll Grooving Machine -tool ontwikkeld op basis van de CNC Roll Milling Machine -series van het bedrijf en na volledig onderzoek en analyse van de voor- en nadelen van vergelijkbare producten in binnen- en buitenland. Het is geschikt voor verwerkingsrollen met een diameter van minder dan 900 mm en een lengte minder dan 2500 mm. Het kan automatisch groeven op het roll-oppervlak maken om te voldoen
● Deze reeks machinetools hanteert een integrale 4-rail bedstructuur en is integraal gegoten voor een betere stabiliteit. De Reference Guide Rail neemt het algehele ultrasone uitdoving aan, wat zorgt voor de hoge stijfheid, hoge precisie en stabiliteit van de hele machine.
● De laterale bewegende geleidrail van de component voor het frezen van de vliegcutter wordt ondersteund door een zware rechthoekige geleidrail om de hoge precisie- en stijfheidseisen van de voerbeweging tijdens de verwerking te waarborgen.
● De snijkop is bevestigd op de roterende indexeringsplaat en kan indien nodig in de overeenkomstige hoek worden gedraaid om aan de snijbehoeften van verschillende hoeken te voldoen.
● De keten van de snijkop wordt allemaal aangedreven door zeer nauwkeurige grondwielen om ervoor te zorgen dat het gereedschapstraject de programma-instructie-eisen van het CNC-systeem volledig uitvoert, waardoor verborgen defecten zoals groefmismatch en gebroken gereedschappen worden veroorzaakt door een slechte precisie en starheid van de transmissieketen. De freeskop neemt versnellingsoverdracht aan om te voldoen aan de vraag naar constant koppel tijdens het snijproces. De freesnijdersnelheid neemt de stenpless snelheidsregeling van de hoofdmotor aan om te voldoen aan de lineaire snelheidseisen van verschillende snijgereedschappen.
● De longitudinale en transversale lineaire bewegingsassen van het gereedschap Machine worden aangedreven door zeer nauwkeurige kogelschroeven om de onnauwkeurigheid van versnelling en racktransmissie te voorkomen. Onder de automatische besturing van het CNC -systeem kunnen automatische beweging en precieze positionering van het ene gatpatroon naar het volgende worden bereikt.
