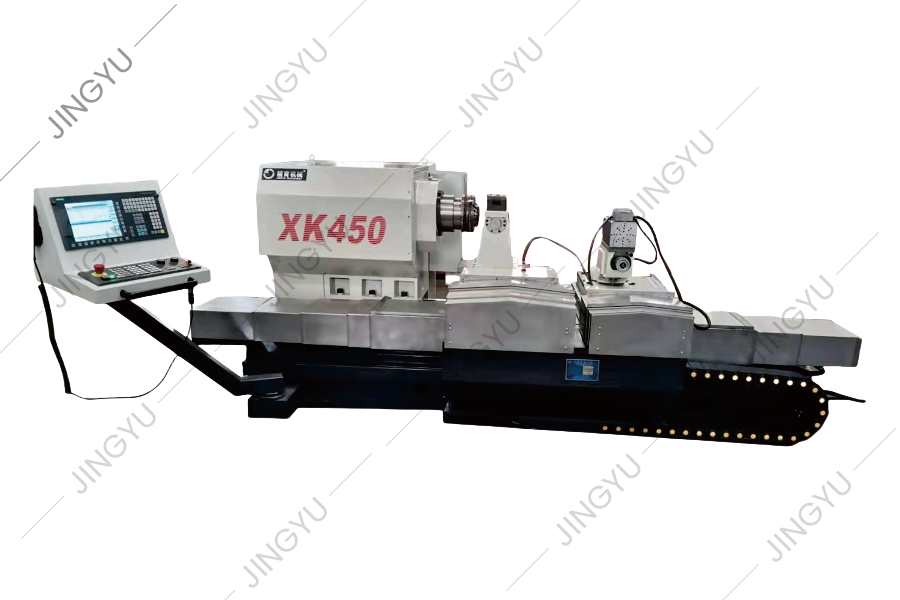

CNC Roll -ringfreesmachine

● Deze reeks machine-tools hanteert allemaal een integrale 4-rail bedstructuur, en de referentierail neemt een integrale supersonische frequentie-blussen aan, die prominent de hoge stijfheid, hoge precisie en stabiliteit van de hele machine garandeert. De machine -gereedschapsrail neemt een roestvrijstalen bewaker aan voor volledige bescherming, die de levensduur van de machine -gereedschapsrail effectief verlengt.
● De rolring neemt een strakhulsstructuur aan, die handig en snel is. De uitbreidende doorn is geïnstalleerd op de kop spil. Zet de rolring op de uitbreidende doorn, draai de vergrendelingsschroef vast aan het uiteinde van de uitbreidende doorn met een Allen-sleutel en de zelfconcentrerende installatie en aanscherping van de rolring die moet worden verwerkt op het gereedschap Machine kan worden voltooid.
● De zijdelingse bewegende geleidrail van de component Flying Cutter Milling Head Component neemt een zeer nauwkeurige zware lineaire cilindrische rolgids Rail Pair-ondersteuning aan. Het zorgt voor de zeer nauwkeurige en hoge-rigiditeitsvereisten van de voedingsbeweging tijdens de verwerking van vliegende snijders.
De gravure- en freeskop hanteert een zeer nauwkeurige draaitafelstructuur, die het stijfheidsprobleem van de ondersteuning van de frezen oplost en de gevoeligheid en positioneringsnauwkeurigheid van de rotatierichting aanzienlijk verbetert. De freeskop spindel hanteert een variabele frequentie Stepless Speed ​​Regulation Electric Spindle met een vermogen van 2,2 kW en een maximale snelheid van 8000 tpm. Klanten kunnen de juiste snelheid kiezen om de graveerbehoeften te voltooien op basis van de behoeften van verschillende materialen (de snelheid van de legeringsgravure is 3000R/min en de snelheid van de CVD -gravure is 7000R/min).
● De roterende freeskop en de swingfreeskop zijn onafhankelijk geconfigureerd en geregeld (er is geen mechanische of elektrische conversie vereist), en er is geen interferentie tussen de functionele componenten van het machinetool. De rol kan volledig worden verwerkt met één klem.
Nadat de initiële gereedschapsinstelling is voltooid, kunnen de cross-rib groove fly cutter malen en karakter- en patroonfrezen in één programma worden voltooid.
