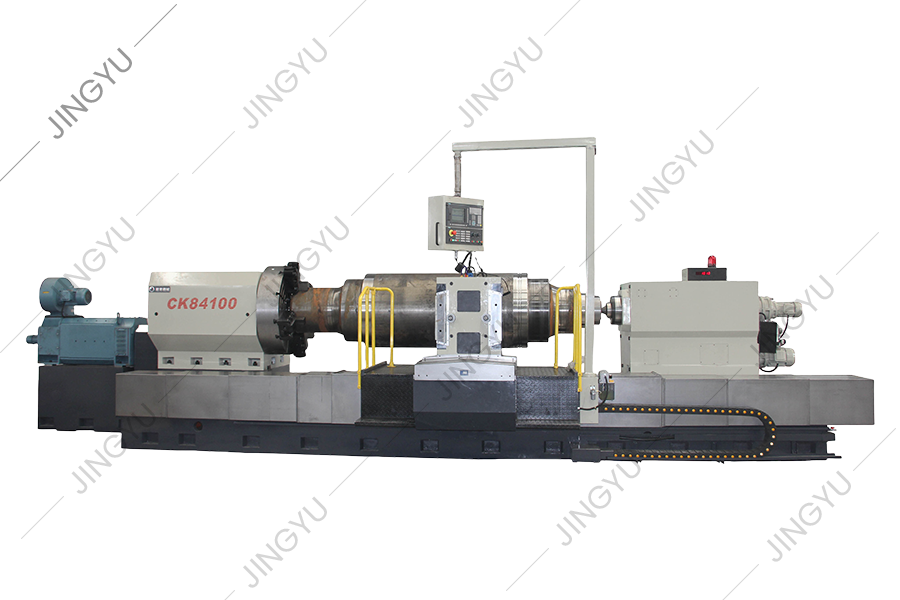

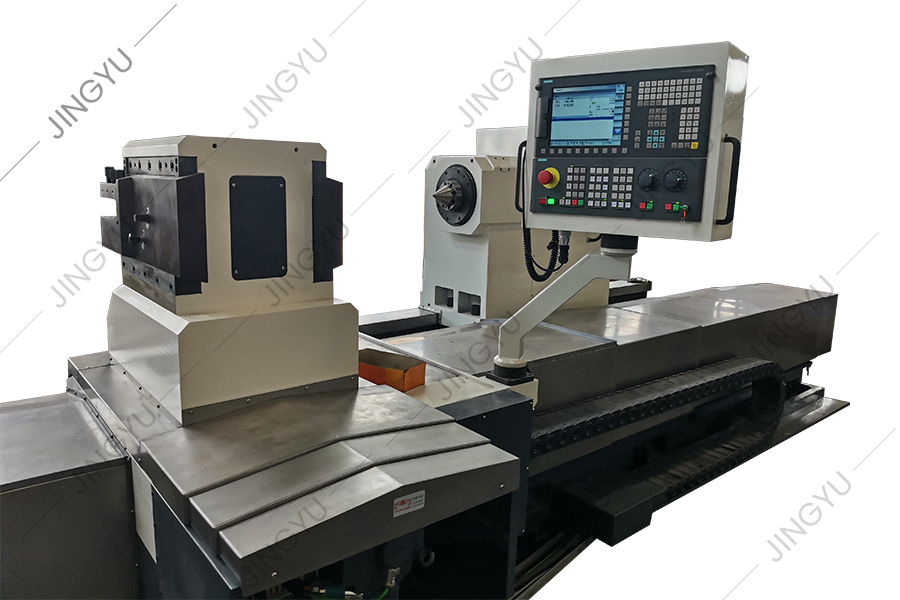

CK84100
●The CK84100 CNC roll lathe bed adopts the overall 4 1 guide rail structure, that is, the bed's horizontal arrangement of four rectangular rails to provide the movement and positioning of the saddle and tailstock, and set up an auxiliary rail on the vertical surface of the front side of the bed for the saddle auxiliary support, so as to ensure that the saddle, the tool holder has a better rigidity, and can bear a greater Koppel afsnijden.
De referentiegidsrail van het bed neemt de algehele super-audio-blussen aan, en het bijpassende oppervlak wordt aangebracht met een geïmporteerde softgordel van de begeleiding om de micro-kweefbeweging van elke voedercomponent te waarborgen en lang een hoge precisie en hoge stabiliteit te behouden. Een bepaald hoogteverschil is ontworpen tussen de zadelrail en de tailstock -rail om ervoor te zorgen dat chips en koelvloeistof de zadelrail niet binnendringen.
● De Saddle Tool Holder hanteert een AO-type integrale gereedschapshouderschema. De gereedschapshouder kan de stijfheid van de gereedschapshouder verbeteren en de trillingen verminderen tijdens het draaien van het gereedschapsmachine. En door de positie van de restplaat van het gereedschap aan te passen om zich aan te passen aan de diepe groove pass -roll -verwerking. Verminder het gebrek aan stijfheid veroorzaakt door de uitbreiding van de gereedschapshendel, zodat de resonantie van de gereedschap handvat, die de snijprestaties beïnvloedt.
Ons bedrijf kan er ook voor kiezen om de CNC -toolhouder te configureren op basis van de vereisten van de klant (het is aanbevolen om gebruikers van Angle Steel te kiezen).

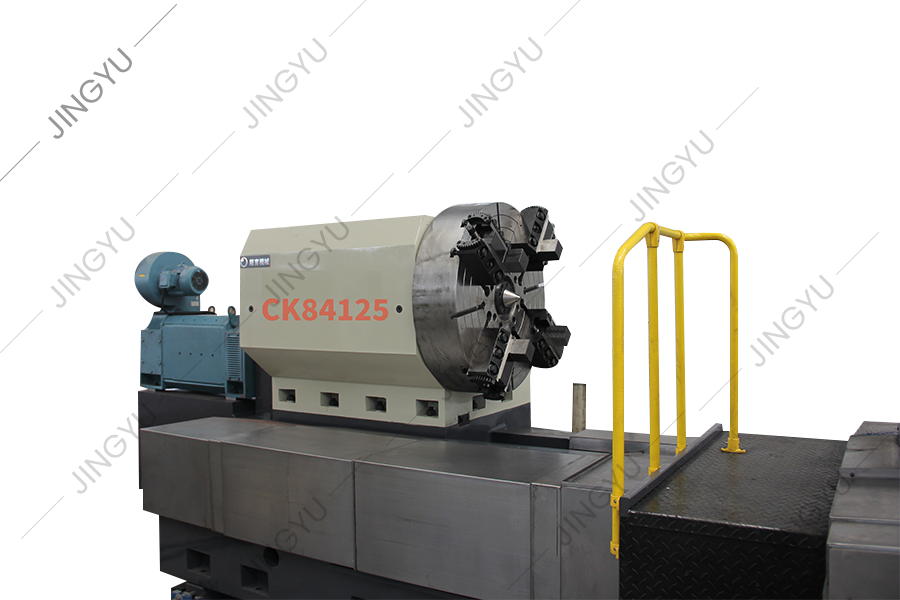

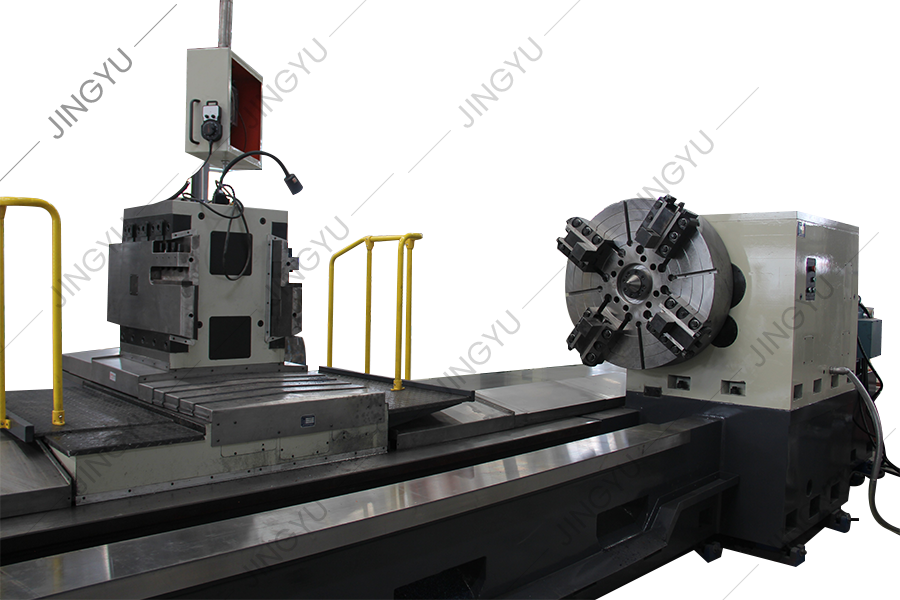

CK84125

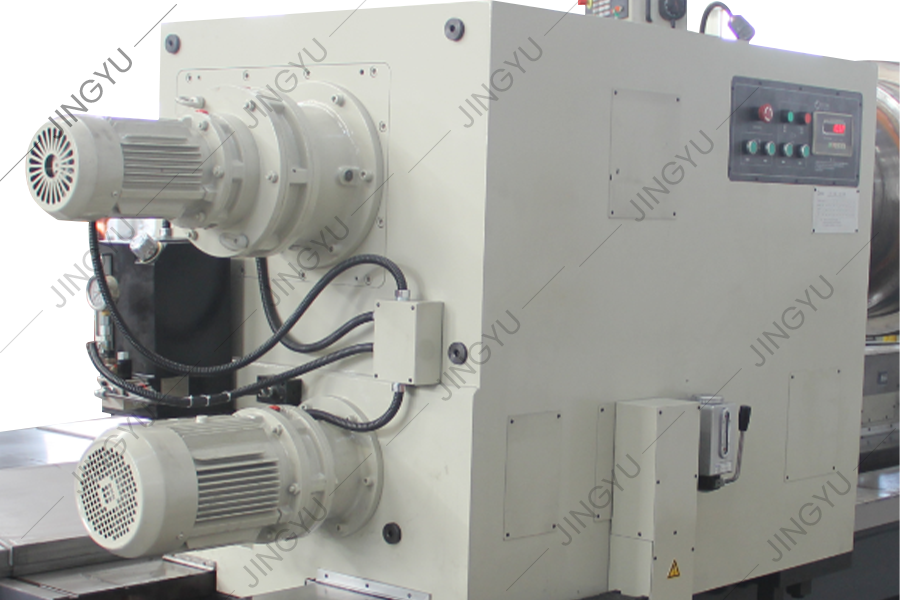

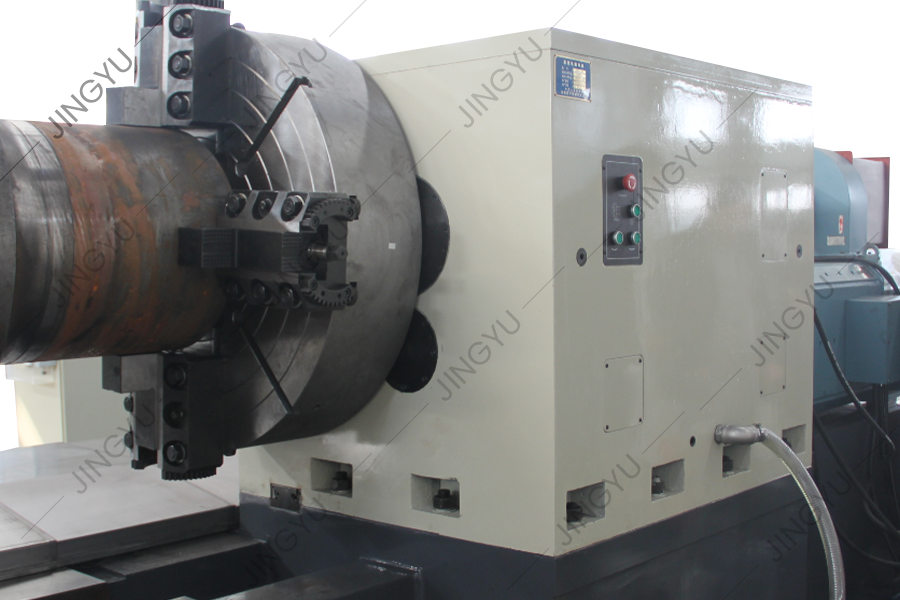

● De draaibank kop neemt een versterkte dubbele muurbox-structuur aan; De hoofdas neemt de vorm aan van tweepuntsondersteuning, redelijke lagerconfiguratie en span-ontwerp, de hoofdas heeft een hoge stijfheid en draagvermogen. Het geoptimaliseerde transmissiesysteem wordt allemaal aangedreven door 6-niveau precisie-versnelling met hoogfrequente blussen en slijpen, zodat de kop de kenmerken heeft van lage ruis, hoge transmissie-nauwkeurigheid en groot uitgangskoppel.
De belangrijkste astransmissie neemt de hydraulische automatische shift 2 versnellingsverschuiving en DC-snelheidsreguleringsmotorstation stepless snelheidsreguleringsschema aan, zodat de machine-spindel een breed bereik van 1-200 tpm heeft, hoge dynamische kenmerken van het snelheidsregulatiebereik.
De achterkant van de kop is ontworpen met een knoopstation, dat de werking van de spil kan regelen, zoals positieve en negatieve rotatie en noodstop.
● De achtergrond hanteert een structureel plan van onafhankelijke roterende spindel en axiale telescopische aanpassing van de achtergrond van de achtergrond. Het taps toelopende spilgat is 100-1: 5. Het staartlichaam neemt een integrale structuur aan, die de nadelen van onstabiele nauwkeurigheid, slechte belastingdragende capaciteit en slechte betrouwbaarheid veroorzaakt door de traditionele bovenste en lagere gesplitste structuren elimineert.
De achtergrond van het machine-gereedschap is uitgerust met een krachtige druksensor, die wordt gebruikt voor de instelling, de meting en feedback van de klemkracht van de achtergrond wanneer de draaibank het werkstuk vastklemt. Door de bedieningscontroller in te stellen en aan te passen, kan de aanschakelingskracht van de tip van de achterstap op het werkstuk automatisch worden bestuurd en weergegeven. Het losmaken en klemmen van de achtergrondhuls wordt automatisch gerealiseerd via het hydraulische besturingssysteem.
Een werkstuk thermisch vervormingscompensatiemechanisme is ontworpen in de achtergrondhuls. De axiale lengteverandering van het werkstuk tijdens de werking van het machine -gereedschap wordt geabsorbeerd en gecompenseerd door de schijfveer in de mouw.
