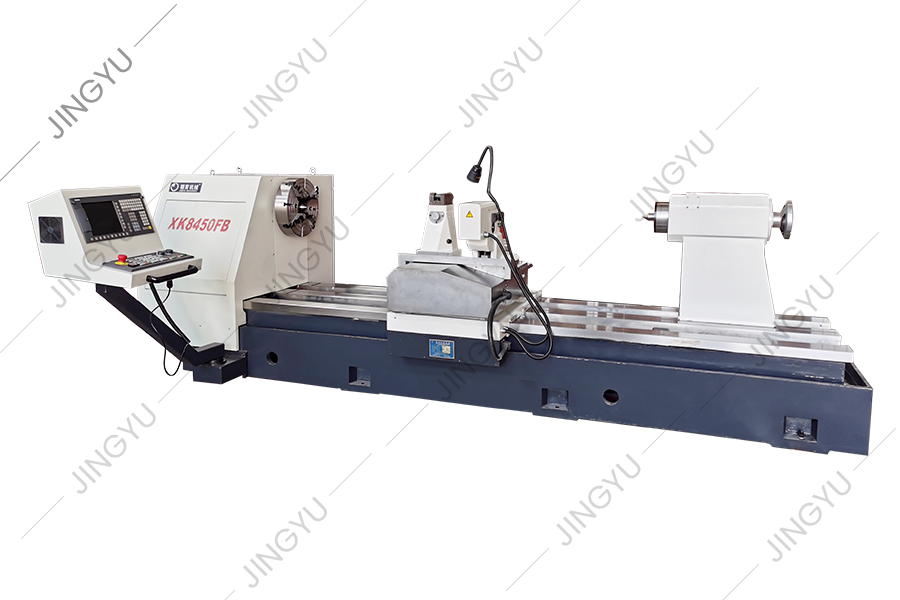

CNC Roll Frequing Machine

● Deze reeks machine -tools hanteren allemaal een integrale gids -railbedstructuur en de referentiegids -rail neemt integrale supersonische frequentie uit om de hoge stijfheid, hoge precisie en stabiliteit van de hele machine te waarborgen. De transversale geleiderspoorwacht neemt een roestvrijstalen bewakingsplaat aan voor volledige bescherming om de levensduur te verlengen.
● De aandrijfketen van de vliegcutteras gebruikt alle 6-grade precisie-gemalen tandwielen om ervoor te zorgen dat het gereedschapstraject volledig voldoet aan de programma-instructie-eisen van het CNC-systeem. Het elimineert verborgen defecten zoals groove -verkeerde uitlijning en snijbreuk veroorzaakt door een slechte nauwkeurigheid en stijfheid van de aandrijfketen. De superieure prestaties zijn vooral prominent bij de verwerking van kleine wolfraamcarbide-rolringen.
● De fly-cutter spindel neemt een H40-spindeluiteinde van een grote diameter aan, die kan voldoen aan de eisen van het bewerken van 50 mm gelijke hoogte ribben.

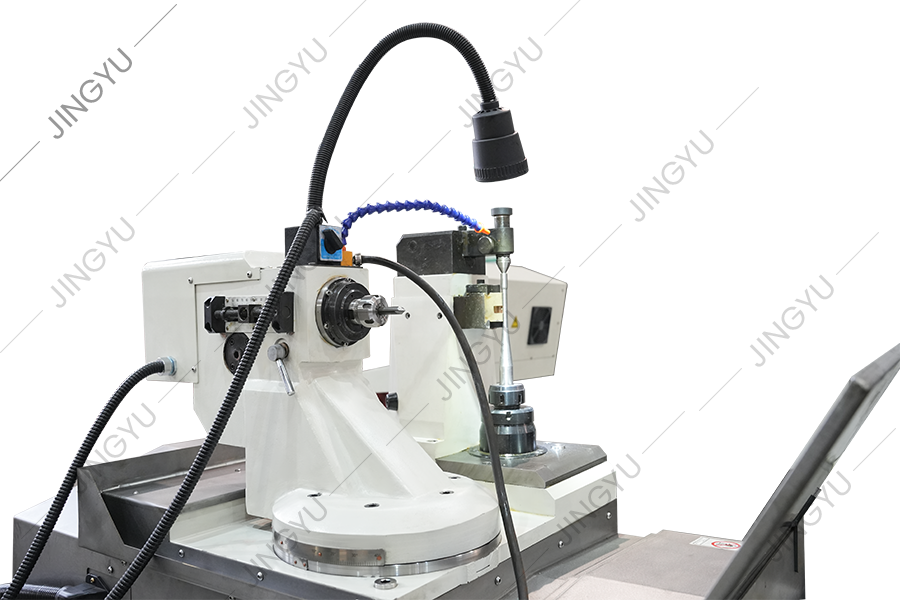

● De gravure en freeskop hanteert een zeer nauwkeurige draaitafelstructuur, die het stijfheidsprobleem van de ondersteuning van de freeskop oplost en de gevoeligheid en positioneringsnauwkeurigheid van de rotatierichting aanzienlijk verbetert.
● De gravure en frezen spindel wordt direct aangedreven door een stepless speed-verstelbare elektrische spil, met een vermogen van 2,2 kW en een maximale snelheid van 8000 tpm. De machine-tool heeft de kenmerken van lage snelheid en hoog koppel en kan worden gegraveerd op materialen met hoge hardheid.
● De roterende freeskop en de schommelgravure en het frezen zijn parallel en centraal gecontroleerd. De operator selecteert het verwerkingsprogramma op het CNC -systeem volgens de behoeften, en de machine -tool kan de functieconversie automatisch realiseren zonder handmatige mechanische conversie.
● De longitudinale en transversale lineaire bewegingsassen van het machine worden allemaal aangedreven door zeer nauwkeurige kogelschroeven om het probleem van onnauwkeurige versnellingsbakoverdracht te voorkomen, en het is niet nodig om roosters te gebruiken om te helpen bij het meten tijdens de handmatige werking. Onder de automatische besturing van het CNC -systeem kan het automatische beweging en precieze positionering bereiken van het ene gat -type naar het volgende.
