EDM Diamond Wheel Dressing Machine

● Het machine -gereedschapsbed neemt een lasstructuur met stalen plaat aan en de werkende olietank en het oliepompsysteem zijn extern gevonden voor eenvoudig onderhoud en reiniging.
● Het gereedschap Machine is volledig ingesloten om lekkage van werkende vloeistof te voorkomen. De linkerkant is een schakelbare deur voor eenvoudige vervanging van grafietwielelektroden, de achterkant is een dubbelopenende deur voor eenvoudig draaien en het vormen van grafietwielelektroden, en de voorkant is een dubbele schuifdeur voor het verwerken van aanpassing en vervanging van diamantslijpwielen.
● De machine -tool stopt automatisch wanneer de verwerking is voltooid.

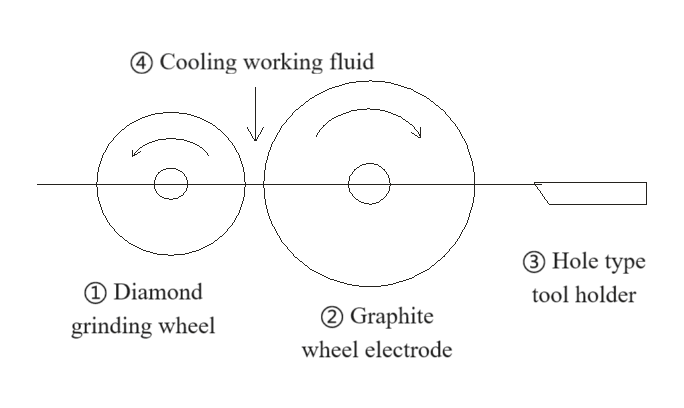

① Diamant slijpwiel: beperkt tot metalen binding diamant slijpwiel, met behulp van doorn vaste dubbele middenklem, stepper motor servomaandrijving, handmatige/automatische roterende servo -feedverwerking.
② Graphietwielelektrode: gebruik een grafietwiel dat gemakkelijk te verwerken is als een elektrode, breng het principe van ontladingsbewerking aan en gebruik een elektrische vonk om het deel van het te verwerkte diamantslijpen te verwijderen. Het buitenste gat van het grafietwiel wordt gedraaid en gevormd door een gatsnijder geklemd op de gereedschapshouder.
③ Gatgereedschapshouder: de gatsnijder kan worden verwerkt door een draadsnijmachine en moet 6 ° achterhoek snijden, geklemd op de beweegbare gereedschapshouder, en de buitenste cirkel van de grafietwielelektrode wordt gesneden en gevormd.
④ Werkvloeistof koelen: om de soepele voortgang van ontladingsbewerking te garanderen, is het noodzakelijk om de koelvloeistof te spoelen (de werkende vloeistof is 7# witte olie of 5# motorolie) in het verwerkingsgebied. De werkende vloeistof wordt gespoeld uit het bovenste deel van het verwerkingsgebied en de positie van de spoeloliepijp wordt herhaaldelijk aangepast om ervoor te zorgen dat er geen open vlam in het verwerkingsgebied is.
